叠片过滤器特点

精确过滤

可根据用水要求选择不同精度的过滤盘片，有20微米、55微米、100微米、 130微米、200微米、400微米等多种规格，过滤比大于85%。

彻底高效反洗

由于反洗时将过滤孔隙完全打开，加上离心喷射作用，达到了其他过滤器无法达到的清洗效果。每个过滤单元反洗过程只需10到20秒即可完成。

全自动运行，连续出水

时间和压差控制反洗启动。在过滤器系统内，各个过滤单元和工作站间按顺序进行反洗。工作、反洗状态之间自动切换，可确保连续出水，系统压损小，过滤和反洗效果不会因使用时间而变差。

模块化设计

用户可按需取舍过滤单元并联数量，灵活可变，互换性强。可灵活利用现场边角空间，因地制宜安装占地少。

维护简单：

几乎不需日常维护，检查亦不需专用工具，可拆卸零部件很少。

工作原理:

过滤盘片表面刻有细微沟纹，相邻盘片沟纹走向的角度不同，因而彼此形成许多沟纹交叉点。 不同规格盘片其沟纹交叉点的个数也不相同，从12-32个不等，这取决于盘片的过滤精度。这些交叉点构成大量的空腔和不规则的通路，从而导致紊流与颗粒间的碰撞凝聚，使其更容易在下一个交叉点被拦截，因此即使一些颗粒从最初的交叉点漏过，最终仍会被后

面的交叉点拦截。当盘片之间的沟纹累积大量杂质后，过滤器装置通过改变进出水流方向，自动打开压紧的盘片，并喷射压力水驱动盘片高速旋转，通过压力水的冲刷和旋转的离心力使盘片得到清洗。然后再改变进出水流向，恢复初始的过滤状态。

技术参数：

系统工作压力：0.2-0.8Mpa

工作温度：4--75 ℃

反洗压力：0.15--0.6    MPa

系统压损：0.001--0.08 MPa

反洗水耗：30—100L/个

反洗时间：30--240s可调（建议30—45S）

原水水质分类

优良水质：城市自来水，从稳定的含水层抽取的井水；

一般水质：循环冷却水，经沉淀处理过的地面水，经过有效沉积完全生物处理过的排水；

较差水质：从水质很差的含水层抽取的地下水，经过有效沉淀，但未经或经很少的生物处理的排水，有微生物大量繁殖的地面水；

很差水质：从很脏或富含铁锰的井中抽取的井水，受洪水影响且未经过沉淀的地面水，未经沉淀及生物处理的排水。

过滤精度选择

选择过滤器过滤精度即盘片，对保证盘式过滤器在整个水处理系统发挥应用的作用有着重要意义，只有选择合理正确才能满足后续的水质要求。下表为在常见的集中过滤用途时，推荐选择的过滤精度。

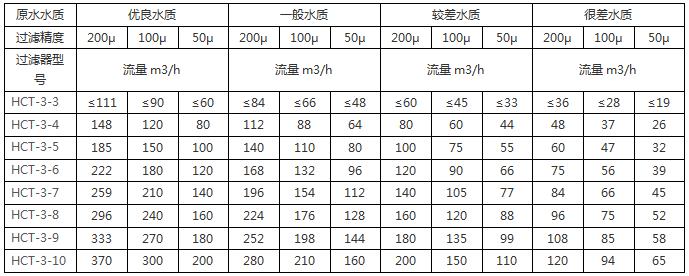

盘式过滤器选型表

原水水质及要求过滤后达到的精度以及每小时产水量是选择我们过滤系统的依据。

盘式过滤器使用说明

1．叠片式过滤器可在压力1.0Mpa工作状态以下使用。

2．为了便于拆卸检修叠片式过滤器，建议在进、出水口处加装控制阀门（单体过滤器使用时只在进水口安装阀门即可）。

3．叠片式过滤器过滤器设置进水口一个、出水口两个。

4．为了确认工作时的水压，可在进水口处加装压力表，如供水压力不稳定时为确保供水衡压请加装调压阀。

5．叠片式过滤器安装完毕后使用时先将排污阀门打开排放空气，确认空气已排出后关闭排污阀。

叠片式过滤器清洗流程：

1. 关闭进水口阀门，打开排污阀排空过滤器中积水。

2. 打开卡箍锁把手，卸下卡箍，打开过滤器上下壳体。

3. 手握滤芯帽，逆时针旋下滤芯总成。

4. 清洗叠片：双手握住滤芯总成两端，逆时针旋开碟片骨架，将骨架与骨架内芯向两端拉开，使碟片彻底松开，放入水中反复冲洗从而将吸附在碟片上的杂质彻底清洗干净，再按拆卸时的逆向程序装回，顺时针旋紧在上壳体上，注意检查确认滤芯总成上四个挂钩确实与上壳体安装合格后即可。

5. 安装上下壳体时请检查密封胶圈是否完好，如有断裂请及时更换。

6. 最后安装卡箍，扣紧把手（卡箍锁紧把手后如果太松，可调整上面的调节螺栓）。

7. 投入使用前先打开进水阀门检查确认无水滴漏现象，即可正常使用。
